Дисторшн на микросхеме К157УД2

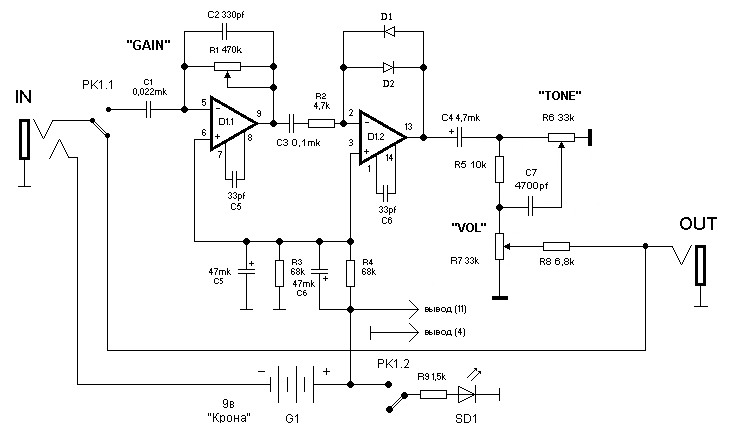

Схема этой примочки представляет собой неплохой Дисторшн собранный на отечественной микросхеме К157УД2, которая хорошо подходит для создания гитарных примочек, так как обладает сравнительно низким уровнем шумов и высоким коэффициентом усиления.
Примочка состоит из предварительного усилителя на D1.1 микросхемы и усилителя-ограничителя на D1.2 собранного на кремниевых диодах D1 и D2. Конденсатор С1 подбирается по звучанию и находится в пределах от 0,1 мк до 0,01 мк, конденсатор С2 исключает попадание в схему высокочастотных наводок и радиопомех.
Диоды D1 и D2 - КД521, КД522, КД509 или любые кремниевые (звучание от типа диодов заметно меняется). Все электролитические конденсаторы на напряжение не менее источника питания, а конденсаторы C5 и C6 могут быть в пределах 25 мк до 100 мк. Микросхема К157УД2 питается от напряжения от 3 до 15 вольт, которое подводится к выводам 4 и 11. Примочка работает сразу после подключения питания.
